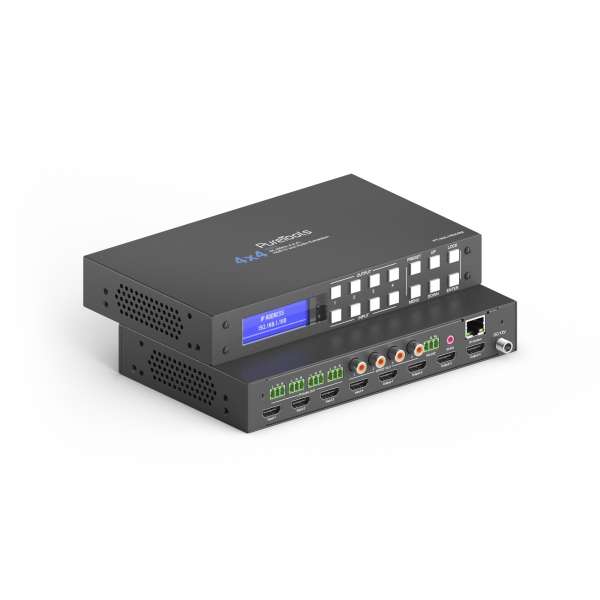

Der PT-MA-HD44M 4x4 4K Matrixumschalter kombiniert einen riesigen Funktionsumfang auf extrem wenig Raum. Vier HDMI Eingänge können unabhängig voneinander an vier Ausgänge umgeschaltet werden - mit voller HDMI v2.0 Bandbreite bis zu 18Gbps für Auflösungen bis zu 4K@60 (4:4:4). Hierbei werden alle Standards der HDMI v2.0 Spezifikation unterstützt, wie z. B. HDR10, HLG, Dolby Vision und HDCP 2.2.

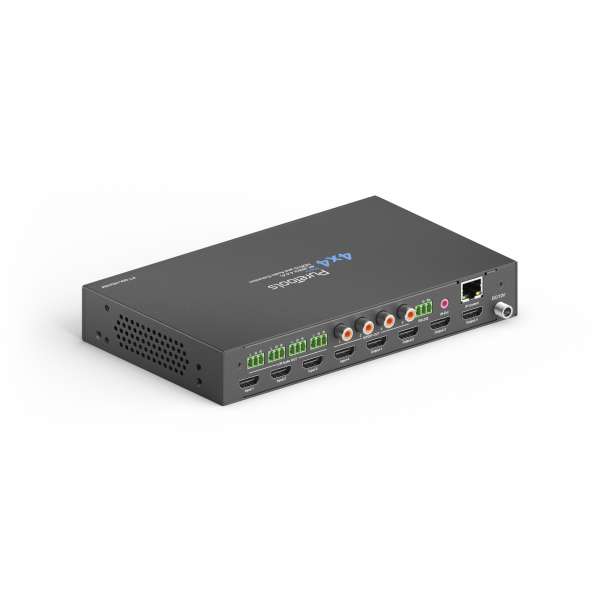

Um den Matrixumschalter in ein bestehendes oder geplantes Audiosystem integrieren zu können, bietet er zwei Möglichkeiten zur separaten Audioextraktion von jedem der vier HDMI Eingänge. Ein analoges Stereosignal kann per Phoenix 3-pin Anschluss ausgekoppelt und weitergegeben werden. Digitale Audioformate wie PCM 2.0, LPCM 5.1 / 7.1 sowie Dolby TrueHD und DTS-HD Master Audio können direkt über koaxiale S/PDIF Ausgänge an das Audiosystem übergeben werden.

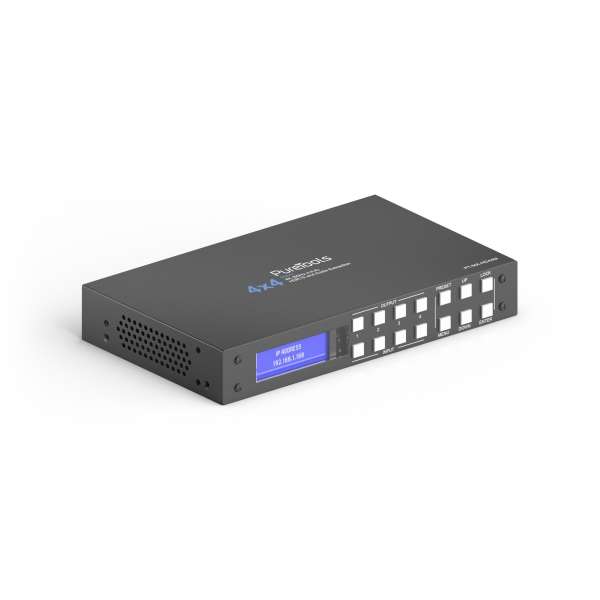

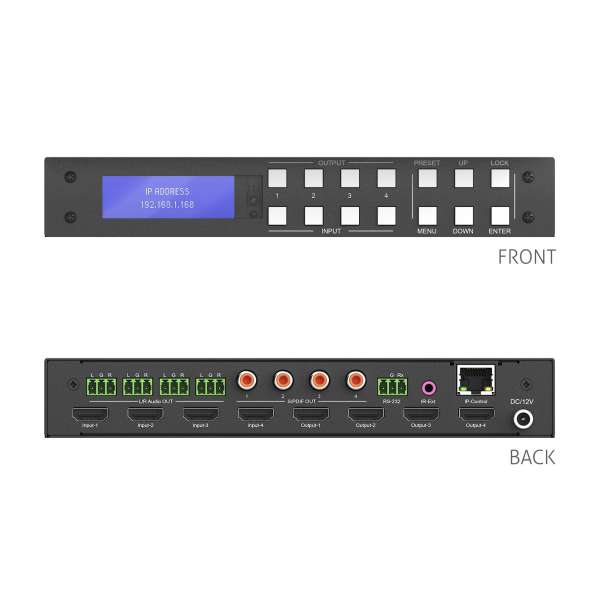

Ein großzügiges LCD Display an der Gerätevorderseite zeigt alle relevanten Einstellungen und Konfigurationen auf einen Blick. Die umfangreichen Menüeinstellungen können per Fernbedienung oder Frontpanel-Tasten vorgenommen werden. Hier können u. a. die Audio- und Videoeinstellungen für jeden einzelnen Kanal inkl. EDID-Konfiguration, Audiomodus und Audioauskopplung festgelegt werden. Bis zu acht Eingangs- / Ausgangs-Voreinstellungen (Presets) können in diesem Menü ebenfalls gespeichert und wieder aufgerufen werden. Auch sind alle Systemeinstellungen, von RS232 Baud-Rate über DHCP Netzwerkkonfiguration bis hin zu Neustart und Reset in diesem Menü verfügbar.
Die Fernbedienung bietet neben der direkten Umschaltung und Menüsteuerung auch diverse Komfortfunktionen, wie z. B. HDMI Audio Stummschaltung, eine Spiegelungsfunktion bei der jeder Eingang direkt an den entsprechenden Ausgang geleitet wird oder eine so genannte "All"-Funktion, bei der ein bestimmter Eingang an alle Ausgänge gleichzeitig geroutet wird. Auch die Konfiguration der Matrix kann per Fernbedienung oder Frontpanel-Tasten vorgenommen werden. Zum Empfang der IR-Signale der Fernbedienung steht ein integriertes IR-Auge an der Vorderseite des Geräts sowie ein Breakout-Anschluss (3,5mm Klinke) zum Anschluss eines kabelgebundenen IR-Empfängers, der auch im Lieferumfang enthalten ist, bereit.
Zusätzlich zur manuellen Steuerung kann die Matrix auch seriell per RS232 (3-pin Phoenix) angesteuert werden. Eine exakte Anleitung zur Nutzung der RS232-Schnittstelle ist in der umfangreichen Bedienungsanleitung enthalten.
Per RJ45 Ethernet Anschluss kann der Matrixumschalter auch in ein Netzwerk integriert und dann von einem beliebigen anderen Netzwerkgerät, wie z. B. PC oder Smartphone, gesteuert werden. Hierzu steht ein umfangreiches Web-GUI bereit, das von jedem Browser über die IP-Adresse des Matrixumschalters erreicht werden kann. Im Web-GUI selbst können alle Konfigurationen und Einstellungen vorgenommen werden, die auch bei direkter Steuerung über das LCD Display zur Verfügung stehen.
Dank dieser vielfältigen externen Steuerbarkeit ist auch eine verdeckte Montage des Matrixumschalters ohne Funktionsminderung möglich.
Die Firmware des Matrixumschalters kann außerdem per RS232 aktualisiert werden.

Das sehr kompakte und unaufdringliche Gehäuse mit einer Gesamtgröße von gerade einmal 216,2 x 128,5 x 34 mm belegt nur eine halbe Rackbreite bei der Installation und wiegt nicht einmal ein halbes Kilogramm (470g). So kann der Matrixumschalter auch unsichtbar und auf engstem Raum, z. B. im AV-Rack in einem Serverraum oder in einem Lowboard installiert und betrieben werden. Auch ein verschraubbarer Stromanschluss zur sicheren Integration steht zur Verfügung.
