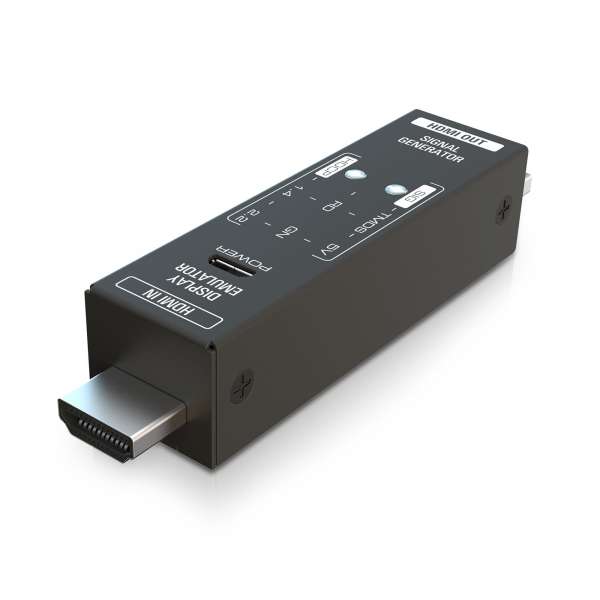

PT-TOOL-100 ist ein HDMI Testgerät, das die beiden wesentlichen Diagnosefunktionen Signalerzeugung und Display-Emulation / Signalanalyse in einem sehr kompakten und tragbaren Gehäuse vereint. Es ist vollständig kompatibel mit der HDMI Version 2.0 und unterstützt eine Bandbreite von 18Gbps für Auflösungen bis zu 4K / UltraHD 60Hz inkl. 4:4:4 Farbunterabtastung und HDCP bis zur Version 2.2. Der ausgangsseitige HDMI-A Stecker kann direkt in den HDMI Eingang des Anzeigegeräts gesteckt werden, auf welchem die Testsignale dargestellt werden sollen. Der eingangsseitige HDMI-A Stecker kann mit dem Ausgang eines HDMI Quellgeräts verbunden werden, um so eine Displayverbindung zu emulieren und dessen eingehendes Signal zu analysieren. Es verwendet einen micro USB Anschluss zur Stromversorgung (5V / 1A), der nur bei Verwendung als Signalgenerator benötigt wird. Im Display Emulationsmodus wird das Gerät direkt via HDMI mit Strom versorgt, sofern das 5V Signal des HDMI Quellgeräts ausreicht.

Im Signalgenerator-Modus können Testsignale erzeugt und dazu verwendet werden, die tatsächlichen Fähigkeiten eines angeschlossenen Anzeigegeräts schnell und sicher zu analysieren und so unangenehme Überraschungen beim Anschluss des eigentlichen Quellgeräts zu vermeiden.

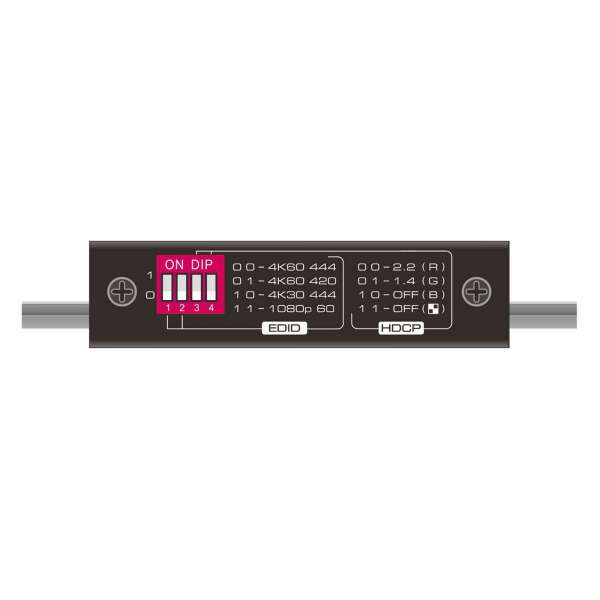

PT-TOOL-100 ist in der Lage, eine Vielzahl von Signalkombinationen zu generieren. Diese reichen von 1080p@60Hz bis zu 4K@60Hz (4:4:4) und können mit einem variablen HDCP Signal (ohne HDCP / v1.4 / v2.2) kombiniert werden. Alle Kombinationen sind auswählbar mit nur vier DIP-Schaltern direkt am Gerät. Es wird keine Software oder zusätzliche Kabel / Hardware benötigt, perfekt für einen schnellen Check direkt vor Ort. Die verschiedenen Signalkombinationen werden als unterschiedliche Farbmuster auf dem getesteten Bildschirm dargestellt. Das ausgegebene Audioformat ist 2-Kanal PCM in allen Konstellationen.

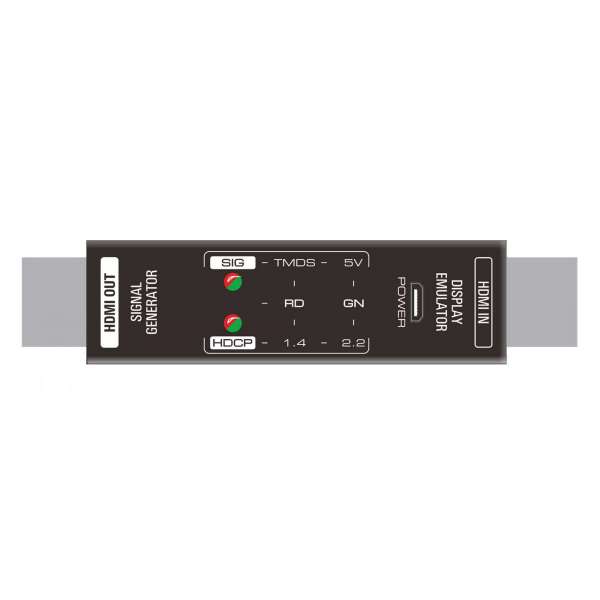

Im Display Emulationsmodus gibt PT-TOOL-100 vor, ein Anzeigegerät zu sein und analysiert das eingehende HDMI Signal vom angeschlossenen HDMI Quellgerät. Die zwei LEDs auf der Oberseite zeigen an, ob 5V / TMDS Signale anliegen einzeln oder beide gleichzeitig. Die zweite LED zeigt die HDCP Version an (HDCP v1.4, v2.2 oder kein HDCP). Es werden alle Video- und Audioformate der HDMI 2.0 Spezifikation unterstützt.

Die Kombination aus kleinem Formfaktor von nur 75 x 22 x 19mm und geringem Gewicht von 65g ermöglicht es AV-Installateuren, PT-TOOL-100 immer dabei zu haben und so Probleme direkt vor Ort beheben zu können.
